Ini Daftar Fungsi Komponen Yang Ada Di Motherboard Komputer

Motherboard pada komputer memiliki bagian-bagian atau komponen yang fungsinya berbeda-beda, ada 17 lebih bagian yang akan dijelaskan masing-masing fungsinya pada artikel dibawah ini.

Seperti yang sudah dijelaskan pada artikel Pengertian Motherboard dan Fungsinya, Ini adalah salah satu perangkat keras komputer yang perannya sangat vital karena fungsinya sebagai HUB komponen lain.

Nah, dibawah ini adalah daftar komponen yang ada dimotherboard yang harus kamu ketahui juga fungsi-fungsinya.

Komponen-Komponen Motherboard dan Fungsinya

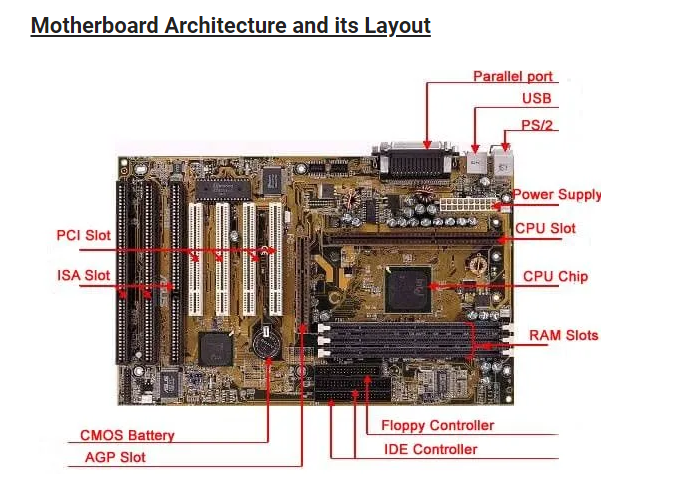

gambaran motherboard dengan komponennya
Bagian-bagian dari Motherboard komputer

Berikut ini adalah gambaran motherboard dan fungsinya :

PS/2 Connector

Konektor PS/2 digunakan oleh Motherboard seri lama yang dirancang oleh IBM pada tahun 1987. Konektor PS/2 ini memiliki konektor 6-pin bersama dengan colokan mini DIN yang biasanya digunakan untuk perangkat luar seperti Mouse dan Keyboard.

USB Connector

USB adalah singkatan dari Universal Serial Bus yang mana dirancang sebagian besar untuk perangkat komputer pribadi seperti keyboard, scanner, kamera, dan juga printer. Bentuk USB ini bentuknya pipih persegi panjang dan kamu tidak perlu me-restart komputer setelah menghubungkan periferal komputer dengan USB.

Parallel Port

Pada printer konvensional, port paralel telah digunakan dan port paralel juga dikenal sebagai “port Centronics”. Untuk menguhubungkan dengan port ini kamu harus menggunakan konektor DB F/M 25-pin serta menggunakan attachment droop dukungan langsung.

Di port paralel, pasangan kabel digunakan, dan dengan bantuan port paralel ini data dapat dikirim dan diterima secara bersamaan.

CPU Chip

CPU atau Central Processing Unit ini dikenal juga sebagai “mikroprosesor”. CPU mampu melakukan semua aktivasi yang terkait secara logis.

CPU bekerja sebagai “otak komputer”. CPU tersedia di toko komputer dalam berbagai ukuran serta berbagai bentuk. Kamu juga wajib menggunakan kipas atau heat sink untuk memberikan pendinginan bagi CPU karena mengeluarkan panas yang sangat besar.

CPU Socket

CPU Socket ini merupakan bagian yang sangat penting dari motherboard karena tujuan utama dari soket CPU adalah untuk memasang berbagai prosesor pada motherboard. Ada beberapa soket yang ada saat ini di motherboard, yaitu :

  • Socket 7 – Berisi 321 pin, mendukung Intel Pentium 1/2/MMX, AMD k5/K6 dan Cyrix M2.
  • Socket 370 – Berisi 370 pin, mendukung prosesor Celeron dan Pentium-3.
  • Socket 775 – Berisi 775 pin, mendukung prosesor dual-core, C2D, P-4, dan Xeon.
  • Socket 1156 – Digunakan pada Motherboard modern yang sudah menggunakan 1156 pin, dan dapat mendukung prosesor Intel i-3, i-5, dan i-7 terbaru.
  • Socket 1366 – Memiliki 1366 pin, dan mendukung prosesor i-7 900 terbaru.

RAM Slot

Slot RAM digunakan untuk menghubungkan RAM ke motherboard. RAM memiliki jenis yang berbeda dalam sifat kapasitas data, yang diukur dalam byte. RAM harus menggunakan dua slot:

  • SIMM adalah singkatan dari Single Embedded Memory Module, dan dapat mendukung hingga bus 32-bit.
  • DIMM adalah singkatan dari Dual Inline Memory Module, dan mampu mendukung bus 64-bit.

Floppy Controller

Floppy Controller ini akan membantu mengambil kendali penuh dari floppy drive yang menggunakan kabel pita 34-pin yang menyediakan koneksi ke motherboard.

IDE Controller

IDE atau Integrated Drive Electronics dikenal sebagai ATA atau Parallel ATA (PATA). Tujuan utama IDE adalah untuk mengontrol semua aktivitas hard drive bersama dengan kabel pita 40-pin. Ada dua jenis drive EIDE dan SCSI. Kedua pengontrol memiliki fungsi yang berbeda karena EIDE banyak digunakan untuk komputer pribadi, dan kegunaan lain untuk server jaringan ukuran besar.

Cabinet Front Buttons

Di bagian depan kabinet disertakan beberapa tombol seperti tombol power, tombol reset, USB depan, volume depan, indikator daya (LED) dan LED HDD.

PCI Slot

PCI (Connecting Peripheral Components) dikembangkan oleh Intel. Dengan bantuan PCI, papan ekspansi dapat dihubungkan ke komputer dan memungkinkan untuk menghubungkan perangkat tambahan seperti lan card, sound card, modem dan juga vga card. Saat ini, sebagian besar motherboard saat ini sudah menggunakan bus ISA daripada bus PCI.

ISA Slot

ISA (Standard Industrial Architecture) Motherboard memungkinkan penerimaan banyak kartu yang kompatibel dengan ISA seperti MODEM.

CMOS Battery

CMOS (Complementary Metal-Oxide-Semiconductor) berisi semua informasi kredensial yang disimpan di BIOS (Basic Input Output System) seperti tanggal dan waktu. CMOS ditempatkan pada motherboard dalam tiga mode yang berbeda seperti baterai eksternal, baterai built-in, dan baterai built-in.

AGP Slot

AGP (Accelerated Graphics Port) adalah slot yang ebagian besar harus digunakan untuk menghubungkan kartu video ke komputer. Ini memiliki lebih banyak akses untuk memberi daya pada kartu grafis.

CPU Slot

Slot ini digunakan untuk menghubungkan CPU ke motherboard, dan di slot CPU terdapat tanda slot yang membantu memasukkan CPU dengan cara yang benar ketika meletakkan CPU di motherboard, slot ini menolak untuk masuk ke CPU karena mungkin saja  posisinya salah.

Power Supply Plug in

Power Supply ini membantu mensirkulasikan energi listrik ke seluruh komponen sistem komputer, dan dayanya memiliki standar 110 volt AC. Konektor power supply menggunakan model 20-pin.

Kemudian daya harus berubah menjadi berbagai bentuk seperti +/- 12V, +/-5V, dan 3.3V DC. Ada 2 jenis konektor daya, yaitu :

  • Konektor AT – Konektor Pria 6 Pin
  • Konektor ATX – konektor perempuan 20 atau 24 pin

Switches and Jumpers

Ada tiga jenis DIP (Dual In-Line Package), Pin Jumper dan Jumper caps. DIP switch ditempatkan pada papan sirkuit, dan memiliki fleksibilitas untuk menghidupkan atau mematikan. Pin jumper digunakan untuk membuat jembatan untuk menyelesaikan rangkaian dan yang terakhir Jumper cap digunakan untuk menyusun semua jenis kartu ekspansi.

Komponen lainnya

Heat Sink – Perangkat heat sink digunakan untuk mendinginkan komponen yang dipanaskan seperti “prosesor”.

Coil – Tujuan utama kumparan adalah menggunakannya untuk menghilangkan lonjakan daya dan penurunan daya.

Kapasitor – Kapasitor membantu menyediakan energi listrik dalam medan listrik.

RAID – singkatan dari Redundant Array of Independent Disks, dan digunakan untuk meningkatkan kinerja area penyimpanan yang digunakan dalam disk komputer.
