Apa itu Network Switch dan Bagaimana Cara Kerjanya?

Memiliki Jaringan modern memang sangat penting untuk sebuah perusahaan ataupun organisasi saat ini untuk mendukung aplikasi bisnis, pesan multimedia, dan data penting kepada pengguna akhir di seluruh dunia.

Salah satu elemen dasar yang dimiliki jaringan adalah Network switch, yang membantu menghubungkan perangkat untuk tujuan berbagi sumber daya dalam jaringan area lokal (LAN). Nah, kali ini Teknobgt akan menjelaskan secara detail tentang pengertian hingga bagaimana cara kerjanya.

Apa itu Switch Network?

Switch Network adalah perangkat fisik yang beroperasi pada lapisan data link dari Open Systems Interconnection (OSI) – Layer 2. Ini menerima paket yang dikirim oleh perangkat yang terhubung ke port fisiknya, dan meneruskannya ke paket perangkat yang dimaksudkan untuk akses. Sakelar juga dapat beroperasi pada lapisan jaringan (lapisan 3) tempat perutean terjadi.

Switch adalah komponen umum dari jaringan berdasarkan Ethernet, Fibre Channel, Asynchronous Transfer Mode (ATM), dan InfiniBand, antara lain. Namun, sebagian besar sakelar saat ini menggunakan Ethernet.

Bagaimana Cara Kerja Dari Switch?

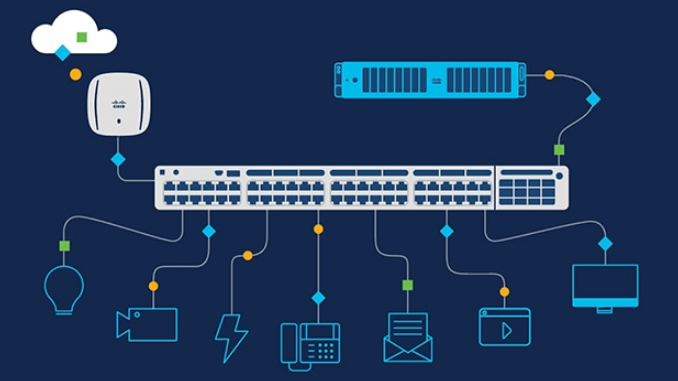

Cara Kerja Dari Switch Network
Apa itu Network Switch dan bagaimana cara kerjanya? (image: cisco)

Setelah perangkat terhubung ke Switch, Alat ini nantinya akan mencatat alamat Media Access Control (MAC) miliknya sendiri, sebuah kode yang disimpan di kartu antarmuka jaringan (NIC) perangkat. NIC terhubung ke kabel Ethernet yang terhubung ke Switch. Switch menggunakan alamat MAC untuk menentukan paket keluar perangkat mana yang sedang dikirim, dan ke mana paket masuk dikirimkan.

Alamat MAC mengidentifikasi perangkat yang sebenarnya dan tidak berubah, sedangkan alamat IP Network Layer (Layer 3) dapat ditetapkan secara dinamis ke perangkat dan berubah seiring waktu. (Pikirkan alamat MAC sebagai nomor VIN pada kendaraan, dan alamat IP sebagai plat nomor.)

Ketika sebuah paket data memasuki switch, maka alat ini akan membaca headernya, kemudian mencocokkan alamat atau alamat tujuan dan mengirimkan paket melalui port yang sesuai yang mengarah ke perangkat tujuan.

Untuk mengurangi kemungkinan tabrakan antara lalu lintas jaringan ke dan dari Switch dan perangkat yang terhubung pada saat yang sama, sebagian besar Switch menawarkan fungsionalitas dua arah di mana paket yang datang dan pergi ke perangkat dapat mencapai bandwidth penuh Switch. (Bayangkan dua orang berbicara di telepon pintar alih-alih walkie-talkie.)

Meskipun benar bahwa switch beroperasi pada Layer 2, mereka juga dapat beroperasi pada Layer 3, yang diperlukan bagi mereka untuk mendukung VLAN, yang merupakan segmen jaringan logis yang dapat menjangkau ke subnet. Agar lalu lintas berpindah dari satu subnet ke subnet lainnya, ia harus melewati antara Switch, ini difasilitasi oleh kemampuan perutean yang dibangun ke dalam Switch.

Apa Saja Perbedaan Dari Jenis-Jenis Switch

Ukuran sakelar bervariasi, tergantung pada jumlah perangkat yang Anda perlukan untuk terhubung di area tertentu, serta jenis kecepatan/bandwidth jaringan yang diperlukan. Di kantor kecil atau kantor rumahan, sakelar empat atau delapan port biasanya cukup, tetapi untuk penerapan yang lebih besar, Anda biasanya melihat sakelar dengan hingga 128 port. Faktor bentuk sakelar yang lebih kecil adalah perangkat yang dapat Anda tempatkan di desktop Anda, tetapi sakelar juga dapat dipasang di rak untuk ditempatkan di lemari kabel, pusat data, atau server farm. Ukuran sakelar yang dapat dipasang di rak berkisar dari 1U hingga 4U, tetapi ukuran yang lebih besar juga tersedia.

Switch juga bervariasi dalam kecepatan jaringan yang mereka tawarkan, mulai dari Fast Ethernet (10/100 Mbps), Gigabit Ethernet (10/100/1000 Mbps), 10 Gigabit (10/100/1000/10000 Mbps) dan bahkan 40/ Kecepatan 100 Gbps. Pilihan kecepatan tergantung pada throughput yang diperlukan untuk tugas yang didukung.

Transformer juga berbeda dalam kemampuannya. Berikut empat jenisnya.

1. Unmanaged

Sakelar yang tidak dikelola adalah yang paling sederhana, dan menyediakan konfigurasi yang stabil. Mereka umumnya plug and play, yang berarti mereka memiliki sedikit, jika ada, pilihan bagi pengguna untuk dipilih. Mereka mungkin memiliki pengaturan default untuk fitur seperti QoS, tetapi tidak dapat diubah. Sisi positifnya adalah bahwa sakelar yang tidak dikelola relatif murah, tetapi kurangnya fitur membuatnya tidak cocok untuk sebagian besar penggunaan perusahaan.

2. Managed

Sakelar terkelola menyediakan lebih banyak fungsionalitas dan fitur untuk profesional TI dan merupakan jenis yang paling mungkin terlihat dalam pengaturan bisnis atau perusahaan. Sakelar terkelola memiliki antarmuka baris perintah (CLI) untuk dikonfigurasi. Mereka mendukung agen Simple Network Management Protocol (SNMP) yang menyediakan informasi yang dapat digunakan untuk memecahkan masalah jaringan.

Mereka juga dapat mendukung VPN, pengaturan kualitas layanan, dan perutean IP. Keamanan juga lebih baik, melindungi semua jenis lalu lintas yang mereka hadapi. Karena fitur-fiturnya yang canggih, trafo yang dikelola harganya jauh lebih mahal daripada trafo yang tidak dikelola.

3. Smart Switch

Merupakan sakelar terkelola yang memiliki beberapa fitur selain yang ditawarkan sakelar tidak terkelola, tetapi kurang dari sakelar terkelola. Meskipun lebih kompleks daripada sakelar yang tidak dikelola, mereka juga lebih murah daripada sakelar yang dikelola sepenuhnya. Mereka umumnya tidak memiliki dukungan akses telnet dan memiliki GUI web, bukan CLI. Opsi lain, seperti VLAN, mungkin tidak memiliki fitur sebanyak yang didukung oleh sakelar yang dikelola sepenuhnya. Karena lebih murah, mungkin cocok untuk perusahaan kecil dengan sumber daya keuangan yang lebih sedikit dan/atau mereka dengan kebutuhan fitur yang lebih sedikit.

4. Kunci KVM

Jenis sakelar tertentu yang digunakan di pusat data atau area lain dengan server dalam jumlah besar, sakelar KVM menyediakan koneksi keyboard, video (monitor) dan mouse ke beberapa komputer, memungkinkan pengguna untuk mengontrol grup server dari satu lokasi atau konsol. Dengan menambahkan ekstender KVM, sakelar KVM dapat memungkinkan akses lokal dan jarak jauh ke perangkat, memungkinkan perusahaan untuk memusatkan pemeliharaan dan manajemen server.

Di jaringan yang lebih besar, Network Switch sering digunakan untuk menurunkan lalu lintas untuk analitik. Ini bisa menjadi penting bagi profesional keamanan, karena sakelar dapat ditempatkan di depan router WAN sebelum lalu lintas berjalan ke LAN. Ini dapat memfasilitasi deteksi intrusi, analisis kinerja, dan firewall. Dalam banyak kasus, inversi port dapat membuat gambar cermin dari data yang mengalir melalui switch sebelum mengirimkannya ke sistem deteksi intrusi atau packet sniffer.
